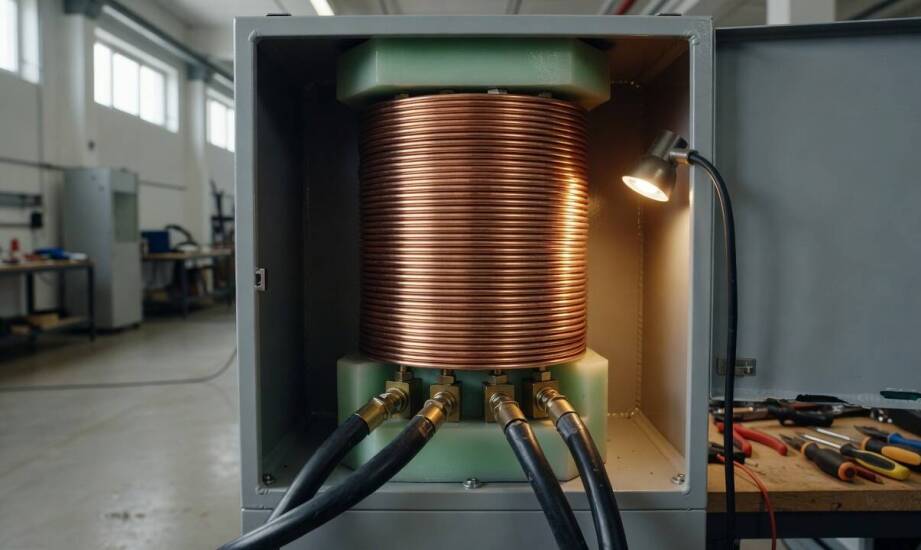

Warum behalten Luftspulen ihre Eigenschaften in Industriefiltern und Leistungsschaltungen bei?

Eine Spule ohne ferromagnetischen Kern weist einen lineareren Zusammenhang zwischen magnetischem Fluss und Strom auf als ein Bauteil mit ferromagnetischem Kern, da keine Kernsättigung auftreten kann.

Auch lesenswert: Wie Gummi Formteile zur Steigerung des thermischen Komforts beitragen

Dadurch kann die Induktivität auch bei starken Stromänderungen weitgehend stabil bleiben, sofern sich die Wicklungsgeometrie und die Leitertemperatur innerhalb des vorgesehenen Bereichs bewegen. In Industriefiltern und Leistungsschaltungen bedeutet dies eine besser vorhersehbare Reaktanz auch unter dynamischen Betriebsbedingungen.

Der Preis für diese Linearität sind häufig größere Abmessungen, ein stärkeres magnetisches Streufeld und die Notwendigkeit, die Verluste in der Wicklung genau zu kontrollieren.

Warum stabilisiert der Verzicht auf einen Kern die Induktivität bei großen Stromänderungen?

Eine Luftspule besitzt keinen ferromagnetischen Magnetkreis, weshalb ihre Induktivität nicht infolge einer Sättigung des Kernmaterials abfällt.

Der Induktivitätswert L wird bei einer solchen Konstruktion vor allem durch die Geometrie der Wicklung, die Windungszahl und die Abmessungen der Spule bestimmt und nicht durch eine nichtlineare B-H-Kennlinie eines ferromagnetischen Kernmaterials.

Dies ist insbesondere bei Filtern von Bedeutung, die Impulsen oder Stromspitzen ausgesetzt sind, welche den stationären Stromwert deutlich überschreiten.

Bei einem Bauteil mit ferromagnetischem Kern kann die Induktivität unter solchen Bedingungen infolge der Kernsättigung erheblich abnehmen, während eine kernlose Konstruktion grundsätzlich ein deutlich lineareres Verhalten aufweist.

Elektromagnetische Stabilität bedeutet jedoch nicht, dass sämtliche Parameter unverändert bleiben. Durch die Erwärmung des Leiters steigt beispielsweise dessen elektrischer Widerstand.

Für das Verhalten des Bauteils bei hoher Leistung sind insbesondere folgende Faktoren entscheidend:

• keine Kernsättigung – ein steigender Strom führt nicht zu dem für ferromagnetische Kerne typischen Einbruch der Induktivität,

• Wicklungsgeometrie – Spulendurchmesser, Wicklungslänge und Windungszahl bestimmen die erreichbare Induktivität und beeinflussen den Gütefaktor Q,

• mechanische Stabilität – eine Verschiebung der Windungen verändert die Geometrie und damit auch die elektrischen Eigenschaften; deshalb ist die Art der Wicklungsfixierung wichtig,

• Wicklungswiderstand – die Kupferverluste steigen entsprechend der Beziehung PCu=IRMS2RP_{Cu}=I_{RMS}^{2}R mit dem Quadrat des Effektivstroms,

• Leitertemperatur – mit steigender Temperatur von Kupfer nimmt dessen Widerstand zu, wodurch sich Verluste und Gütefaktor verändern,

• Betriebsfrequenz – mit zunehmender Frequenz gewinnen AC-Effekte im Leiter sowie parasitäre Eigenschaften der Wicklung an Bedeutung.

Aus diesem Grund sind Luftspulen besonders dort sinnvoll, wo eine stabile Induktivität über einen großen Strombereich erforderlich ist und eine Sättigung des Magnetkreises vermieden werden soll.

Solche Konstruktionen werden unter anderem in Filtern sowie in speziellen industriellen Anwendungen eingesetzt. Dies entspricht auch den von Inducto angegebenen Einsatzbereichen für Luftspulen.

Bedeutet das Fehlen von Kernverlusten geringe Verluste der gesamten Spule?

Der Verzicht auf einen ferromagnetischen Kern beseitigt Verluste, die mit der Ummagnetisierung des Kernmaterials verbunden sind, nicht jedoch die Verluste im Leiter.

Bei hohen Grundströmen können die I2RI^2R-Verluste einen wesentlichen Anteil der Gesamtverluste ausmachen. Mit zunehmender Frequenz weicht der effektive Wicklungswiderstand zudem immer stärker vom Gleichstromwiderstand ab.

Eine kernlose Spule darf daher nicht mit einem verlustfreien Bauteil gleichgesetzt werden.

Ihr wesentlicher Vorteil besteht in der fehlenden Kernsättigung und dem Wegfall typischer Verluste eines magnetischen Kernmaterials, nicht darin, dass keine Erwärmung auftreten würde.

Bei der Auslegung eines Filters müssen zusätzlich der Skin-Effekt sowie der Proximity-Effekt zwischen benachbarten Windungen berücksichtigt werden.

Ein steigender Wechselstromwiderstand erhöht Verluste und Temperatur auch bei unverändertem RMS-Strom. Der Leiterquerschnitt sollte deshalb unter Berücksichtigung des tatsächlichen Stromspektrums und nicht ausschließlich anhand der Grundfrequenz gewählt werden.

Von Bedeutung ist außerdem der Gütefaktor Q, der unter anderem durch Geometrie, Leitermaterial und Fertigungsgenauigkeit der Wicklung beeinflusst wird.

Bei Filtern für leistungselektronische Verbraucher sollte die Analyse daher das vorhandene Oberschwingungsspektrum und nicht nur die nominelle Netzfrequenz von 50 oder 60 Hz berücksichtigen.

Wie beeinflusst die Spulengeometrie die Wiederholgenauigkeit der Filterparameter?

Bei einer kernlosen Spule wird die Induktivität in hohem Maße durch die Geometrie der Wicklung bestimmt. Maßtoleranzen wirken sich daher unmittelbar auf die Toleranz des Induktivitätswertes aus.

Eine Änderung des Durchmessers, der Wicklungslänge oder des Windungsabstands verändert das Magnetfeld und die Kopplung zwischen den einzelnen Abschnitten der Wicklung.

Die Wickelgenauigkeit ist deshalb nicht nur fertigungstechnisch, sondern auch elektrisch relevant.

Bei industriellen Konstruktionen muss die Wicklung außerdem so mechanisch stabilisiert werden, dass elektrodynamische Kräfte ihre Geometrie bei hohen Belastungen nicht unzulässig verändern.

Besonders wichtig sind:

• die Windungszahl,

• der Wicklungsdurchmesser,

• die Spulenlänge,

• der Windungsabstand,

• der Leiterdurchmesser,

• die Art der mechanischen Stabilisierung.

Die reproduzierbare Herstellung einer Luftspule erfordert daher eine genaue Kontrolle der geometrischen Abmessungen, da kein ferromagnetischer Kern vorhanden ist, dessen magnetische Permeabilität einen dominierenden Einfluss auf den Induktivitätswert hätte.

Ein Hersteller, der Induktivität und Güte des Bauteils definiert, muss den Wickelprozess deshalb als Bestandteil der elektromagnetischen Auslegung betrachten.

Auch Inducto nennt Wickelgenauigkeit, Drahtqualität, Spulendurchmesser, Windungszahl und Wicklungsfixierung als wesentliche Parameter bei der Herstellung seiner Luftspulen.

Das Streufeld ist der Preis für den fehlenden geschlossenen Magnetkreis

Eine Luftspule erzeugt ein räumlich ausgedehntes Magnetfeld, weil der magnetische Fluss nicht in einem hochpermeablen Kern konzentriert wird.

In leistungsstarken Schaltungen muss deshalb der Abstand zu Stahlkonstruktionen, leitfähigen Abschirmungen und anderen induktiven Bauteilen berücksichtigt werden.

Eine ungünstige Anordnung kann zu einer Kopplung zwischen benachbarten Spulen oder zur Entstehung von Wirbelströmen in metallischen Komponenten führen, was zusätzliche lokale Erwärmung verursachen kann.

Die mechanische Auslegung eines Filters sollte daher die Orientierung der Spulenachsen und den für die Kühlung erforderlichen Abstand ebenso berücksichtigen wie die nominelle Induktivität der Bauteile.

Wann ist die Linearität einer Spule wichtiger als eine kompakte Bauform?

Eine kernlose Konstruktion ist dann sinnvoll, wenn ein größeres Wicklungsvolumen zugunsten fehlender Kernsättigung und einer gut vorhersehbaren Impedanz unter dynamischen Bedingungen akzeptiert werden kann.

Dies gilt insbesondere für:

• Filter mit hohen Spitzenströmen,

• Anwendungen mit hohen Anforderungen an die Linearität,

• Schaltungen, bei denen eine Veränderung der Induktivität bei Überlast die charakteristische Frequenz des Filters verschieben würde.

Bei Bauteilen, die für einen konkreten Arbeitspunkt ausgelegt werden, müssen Induktivität, RMS-Strom, Spitzenstrom sowie die thermischen Betriebsbedingungen berücksichtigt werden.

Ein Beispiel für einen Hersteller induktiver Komponenten, die auf spezifische Anwendungsanforderungen abgestimmt werden, ist Inducto. Das Unternehmen bietet Luftspulen und weitere induktive Komponenten für industrielle Anwendungen an und unterstützt Kunden bei der Auswahl der passenden technischen Parameter.

Die Konstruktion einer Spule sollte anschließend nicht nur für den Nennbetrieb, sondern auch für den ungünstigsten zu erwartenden transienten Belastungszustand überprüft werden.

Eine kernlose Spule behält ihre Induktivität in erster Linie deshalb vergleichsweise stabil bei, weil keine Sättigung eines ferromagnetischen Materials auftreten kann.

Die tatsächliche Genauigkeit des Parameters L wird jedoch durch die Wicklungsgeometrie und deren mechanische Stabilität bestimmt.

Bei hohen Leistungen werden vor allem Leiterverluste, Temperatur und magnetisches Streufeld zu begrenzenden Faktoren.

Die Auslegung stellt somit einen Kompromiss zwischen elektromagnetischer Linearität, Bauteilgröße und thermischer Belastbarkeit dar.

Das Wichtigste auf einen Blick: Stabilität kernloser Spulen in Hochleistungsstromkreisen

• Eine Luftspule verliert ihre Induktivität nicht infolge der Sättigung eines ferromagnetischen Kerns und weist deshalb bei starken Stromänderungen ein lineareres Verhalten auf.

• Der Induktivitätswert einer Luftspule hängt stark von Windungszahl und Wicklungsabmessungen ab. Die Fertigungsgenauigkeit beeinflusst daher unmittelbar die Reproduzierbarkeit der Bauteile.

• Der Wegfall von Kernverlusten beseitigt nicht die Kupferverluste. Eine steigende Wicklungstemperatur erhöht den Widerstand und damit die thermische Belastung.

• Ströme mit hohem Oberschwingungsanteil verstärken die Bedeutung von AC-Effekten im Leiter. Die Dimensionierung des Leiterquerschnitts sollte deshalb das tatsächliche Stromspektrum berücksichtigen.

• Das ausgedehnte Magnetfeld erfordert eine kontrollierte Anordnung benachbarter Spulen und metallischer Komponenten innerhalb des vollständigen Geräts.

• Eine kernlose Konstruktion ist besonders dort sinnvoll, wo eine stabile Induktivität bei Überlast wichtiger ist als ein minimales Bauteilvolumen.

FAQ

Verändert die Temperatur die Induktivität einer Luftspule?

Die Temperatur beeinflusst eine kernlose Spule hauptsächlich indirekt, unter anderem durch die Veränderung des Leiterwiderstands und durch thermisch bedingte Änderungen der mechanischen Wicklungsabmessungen.

Da kein ferromagnetischer Kern vorhanden ist, entfällt dagegen die ausgeprägte Abhängigkeit von temperaturbedingten Veränderungen der magnetischen Eigenschaften eines Kernmaterials.

Kann eine Luftspule in Sättigung gehen?

Eine Sättigung eines ferromagnetischen Kerns kann bei einer Luftspule nicht auftreten, weil ein solcher Kern nicht vorhanden ist.

Der zulässige Strom bleibt jedoch durch die Temperatur des Leiters, die Belastbarkeit der Isolation und elektrodynamische Kräfte auf die Wicklung begrenzt.

Warum sind Luftspulen in der Regel größer als Spulen mit ferromagnetischem Kern?

Ein ferromagnetischer Kern erhöht die effektive magnetische Permeabilität und ermöglicht dadurch eine höhere Induktivität bei einer geringeren Windungszahl und kompakteren Abmessungen.

Eine Luftspule muss die erforderliche Induktivität dagegen im Wesentlichen über die Geometrie ihrer Wicklung und die Windungszahl erreichen.

Für eine vergleichbare Induktivität benötigt sie deshalb häufig ein größeres Bauteilvolumen.
